Выбор коннектора для кабелей ParLan

Выбор коннектора (разъема) для кабеля ParLan обычно не вызывает вопросов… до момента, когда все 8 жил кабеля вдруг не помещаются во вставку. Разберемся почему так случается.

Ассортимент ParLan широк. Эти симметричные кабели связи отличаются по категории, экрану, толщине медных проводников, гибкости, количеству пар, пожарному исполнению и другим параметрам. Но когда нужно вставить кабель в разъем, мы сталкиваемся напрямую с толщиной меди и толщиной изоляции медного проводника, это две определяющие характеристики совместимости кабеля и разъема, как вилка и розетка. Если по ним все сходится, остается проверить, по ситуации, наличие в разъеме контакта для экрана кабеля и возможность обжатия многопроволочных проводников.

Есть стандартное решение, например ParLan U/UTP Cat5e PVC 2х2х0,52 или ParLan U/UTP Cat5e PVC 4х2х0,52, которое сочетается с большинством разъемов для RJ-45 (он же 8Р8С).Однако другие кабели могут и не подойти. Разберем нестандартные случаи, в которых даже кабелю категории 5е, приходится подбирать разъем от категории 6 и выше.

Огнестойкие кабели ParLan - FR

Огнестойкие кабели категории 5e отличаются от собратьев двуслойной изоляцией жил. Для обеспечения огнестойкости на жилу нанесен тонкий слой кремнийорганической резины, а поверх для придания жесткости и улучшения передаточных характеристик нанесен слой полиолефина. В результате на обычной жиле 0,52 мм имеем изоляцию диаметром 1,19 мм (у «обычного» неогнестойкого Parlan - 0,9мм).

Для подбора разъема нужно обязательно проверить, чтобы максимальный диаметр по изоляции был 1,2мм и выше.

Экранированные кабели ParLan

Наличие общего экрана требует утолщения изоляции, мы в буквальном смысле отодвигаем экран "подальше" от медных проводников. Это делается для обеспечения стабильности электрических параметров на высоких частотах, например волнового сопротивления. Также экранированные кабели должны монтироваться джеками с металлическим корпусом для заземления экрана

Также у экранированных исполнений «чем меньше пар в кабеле, тем толще изоляция»:
ParLan U/UTP Cat5e PVC 4х2х0,52 – изоляция 0,9 мм
ParLan F/UTP Cat5e PVC 4х2х0,52 – изоляция 1,0 мм
ParLan F/UTP Cat5e PVC 2х2х0,52 – изоляция 1,1 мм
ParLan F/UTP Cat5e PVC 1х2х0,52 – изоляция 1,28 мм

Для подбора разъема нужно обязательно проверить, чтобы максимальный диаметр по изоляции соответствовал кабелю.

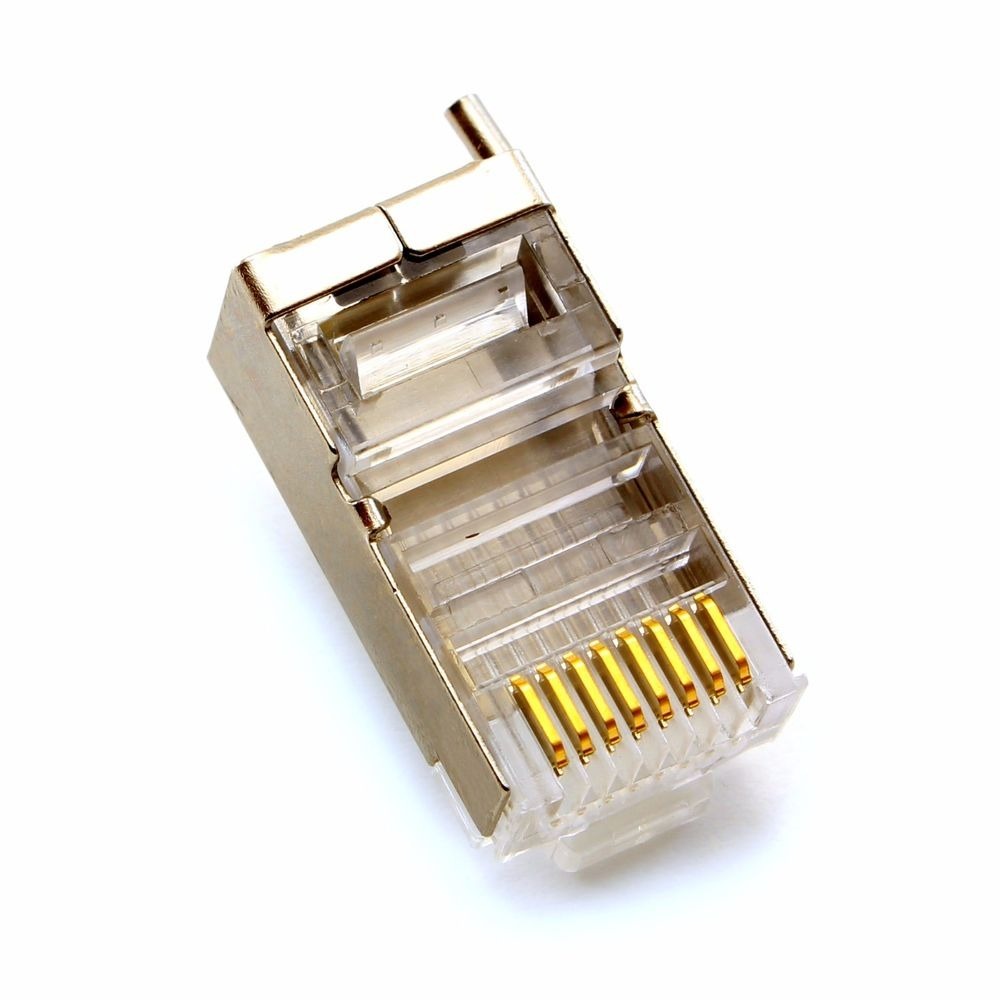

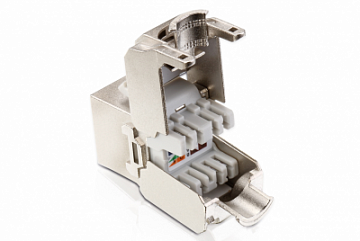

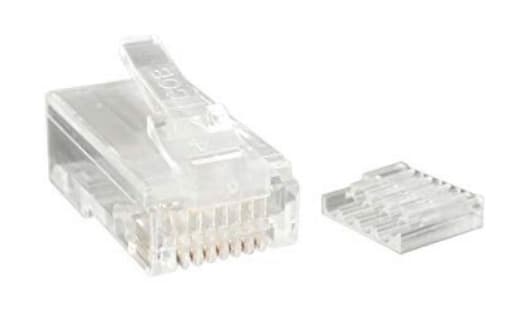

Неэкранированный разъем со вставкой для утолщенной изоляции и металлический разъем для экранированного кабеля

Гибкие кабели Patch

Гибкие Patch кабели - наиболее сложная и неочевидная группа кабелей в плане подбора разъема. Особенность патчей – многопроволочная жила, требующая особой конструкции ножей у разъема, или как минимум их универсальности. Сложности добавляют вариации по диаметру жилы на каждую категорию кабеля. Про разные диаметры и их применение можно почитать в статье.

Из-за разных диаметров, у ParLan Patch наиболее широкий диапазон по изоляции жил, утолщение изоляции при экранировании также присутствует.

Для подбора разъема нужно обязательно проверить, чтобы максимальный диаметр по изоляции соответствовал кабелю, также проверить допустимый диаметр проводника и конструктивную возможность (ножи) обжимать многопроволочную жилу.

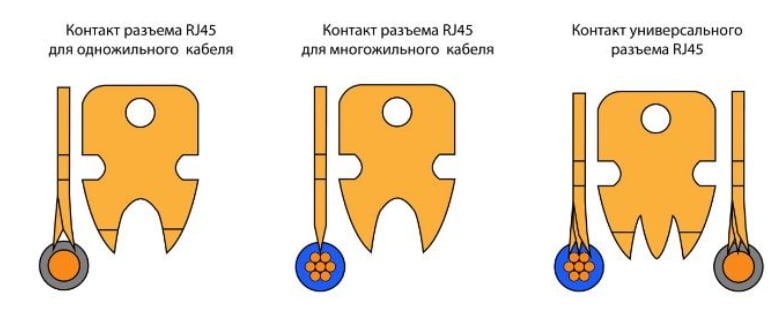

Виды ножей: для одно- и многожильного кабеля, а также универсальные.

Резюме и данные для подбора

В целом, чтобы понять, как сочетается разъем с кабелем, нам нужно сопоставить 4 основные характеристики разъема и кабеля:

Разъем	Кабель
Min и max диаметр проводника, который может обжать	Диаметр медного проводника
Ножи для моножилы, многопроволочной или универсальные?	Однопроволочный (solid, моножила) или многопроволочный (Patch, stranded)
Min и max диаметр изоляции, чтобы жилы физически поместились в разъем.	Диаметр изоляции проводника
Если заземляющий контакт для экрана или нет.	Наличие экрана у кабеля

Подбор разъема по диаметру изоляции, типу жилы и экрану

Ниже перечень наших кабелей, с ключевой информацией, для подбора разъема. Если не указано количество жил, значит не влияет. Исполнение PVC приведено для примера, оболочки не влияют на разъем.

Кабель	Диаметр жилы, мм	Конструкция жилы	Диаметр изоляции, мм	Наличие экрана
Parlan U/UTP Cat5e FR 0,52	0,52	моножила	1,19	нет
Parlan F/UTP Cat5e FR 0,52	0,52	моножила	1,19	есть
Parlan U/UTP Cat5e 0,52	0,52	моножила	0,90	нет
Parlan F/UTP Cat5e 1х2х0,52	0,52	моножила	1,28	есть
Parlan F/UTP Cat5е 2х2х0,52	0,52	моножила	1,10	есть
Parlan F/UTP Cat5e 4х2х0,52	0,52	моножила	1,00	есть
Parlan SF/UTP Cat5e 0,52	0,52	моножила	1,00	есть
Parlan U/UTP Cat6 0,57	0,57	моножила	1,00	нет
Parlan F/UTP Cat6 0,57	0,57	моножила	1,00	есть
Parlan SF/UTP Cat6 0,57	0,57	моножила	1,00	есть
Parlan U/UTP Cat6A 0,57	0,57	моножила	1,15	нет
Parlan U/FTP Cat6A 0,57	0,57	моножила	1,44	есть
Parlan S/FTP Cat6A 0,57	0,57	моножила	1,44	есть
Parlan S/FTP Cat7 0,60	0,57	моножила	1,44	есть
Parlan S/FTP Cat7A 0,60	0,57	моножила	1,44	есть
Parlan Patch U/UTP Cat5e - 0,48	0,48	многопроволочная	0,82	нет
Parlan Patch U/UTP Cat5e - 0,60	0,60	многопроволочная	1,00	нет
Parlan Patch U/UTP Cat5e - 0,78	0,78	многопроволочная	1,31	нет
Parlan Patch U/UTP Cat5e - 0,90	0,90	многопроволочная	1,56	нет
Parlan Patch F/UTP Cat5e 2х2х0,48	0,48	многопроволочная	0,93	есть
Parlan Patch F/UTP Cat5e 4х2х0,48	0,48	многопроволочная	0,96	есть
Parlan Patch F/UTP Cat5e 1х2х0,60	0,60	многопроволочная	1,70	есть
Parlan Patch F/UTP Cat5e 2х2х0,60	0,60	многопроволочная	1,08	есть
Parlan Patch F/UTP Cat5e 4х2х0,60	0,60	многопроволочная	1,14	есть
Parlan Patch F/UTP Cat5e 2х2х0,78	0,78	многопроволочная	1,40	есть
Parlan Patch F/UTP Cat5e 4х2х0,78	0,78	многопроволочная	1,48	есть
Parlan Patch F/UTP Cat5e 2х2х0,90	0,90	многопроволочная	1,75	есть
Parlan Patch F/UTP Cat5e 4х2х0,90	0,90	многопроволочная	1,70	есть
Parlan Patch SF/UTP Cat5e 2х2х0,48	0,48	многопроволочная	0,93	есть
Parlan Patch SF/UTP Cat5e 4х2х0,48	0,48	многопроволочная	0,96	есть
Parlan Patch SF/UTP Cat5e 1х2х0,60	0,60	многопроволочная	1,70	есть
Parlan Patch SF/UTP Cat5e 2х2х0,60	0,60	многопроволочная	1,08	есть
Parlan Patch SF/UTP Cat5e 4х2х0,60	0,60	многопроволочная	1,14	есть
Parlan Patch SF/UTP Cat5e 2х2х0,78	0,78	многопроволочная	1,40	есть
Parlan Patch SF/UTP Cat5e 4х2х0,78	0,78	многопроволочная	1,48	есть
Parlan Patch SF/UTP Cat5e 2х2х0,90	0,90	многопроволочная	1,75	есть
Parlan Patch SF/UTP Cat5e 4х2х0,90	0,90	многопроволочная	1,70	есть
Parlan Patch SF/UTQ Cat5e 1х4х0,78	0,78	многопроволочная	1,58	есть
Parlan Patch SF/UTQ Cat5e 1х4х0,90	0,90	многопроволочная	2,00	есть
Parlan Patch U/UTP Cat6 4х2х0,48	0,48	многопроволочная	0,82	нет
Parlan Patch U/UTP Cat6 4х2х0,60	0,60	многопроволочная	1,00	нет
Parlan Patch U/UTP Cat6 4х2х0,78	0,78	многопроволочная	1,31	нет
Parlan Patch F/UTP Cat6 4х2х0,48	0,48	многопроволочная	0,96	есть
Parlan Patch F/UTP Cat6 4х2х0,60	0,60	многопроволочная	1,14	есть
Parlan Patch F/UTP Cat6 4х2х0,78	0,78	многопроволочная	1,48	есть
Parlan Patch SF/UTP Cat6 4х2х0,48	0,48	многопроволочная	0,96	есть
Parlan Patch SF/UTP Cat6 4х2х0,60	0,60	многопроволочная	1,14	есть
Parlan Patch SF/UTP Cat6 4х2х0,78	0,78	многопроволочная	1,48	есть
Parlan Patch S/FTP Cat6A 4х2х0,48	0,48	многопроволочная	1,08	есть
Parlan Patch S/FTP Cat6A 4х2х0,60	0,60	многопроволочная	1,40	есть
Parlan Patch S/FTP Cat6A 4х2х0,78	0,78	многопроволочная	1,75	есть
Parlan Patch S/FTP Cat7 4х2х0,48	0,48	многопроволочная	1,08	есть
Parlan Patch S/FTP Cat7 4х2х0,60	0,60	многопроволочная	1,40	есть
Parlan Patch S/FTP Cat7 4х2х0,78	0,78	многопроволочная	1,75	есть
Parlan Patch S/FTP Cat7А 4х2х0,48	0,48	многопроволочная	1,08	есть
Parlan Patch S/FTP Cat7А 4х2х0,60	0,60	многопроволочная	1,40	есть
Parlan Patch S/FTP Cat7А 4х2х0,78	0,78	многопроволочная	1,75	есть
