27.09.2018

Требования к размерному ряду токопроводящих жил электрических кабелей, проводов, шнуров, изготавливаемых в РФ, странах таможенного союза и некоторых странах СНГ, регламентируются  ГОСТ 22483-2012. Полную версию документа вы можете скачать здесь

ГОСТ 22483-2012 является модифицированным по отношению к международному стандарту IEC 60228:2004 Conductors of insulated cables (токопроводящие жилы изолированных кабелей).

Стандарт:

 расширяет требования к конструкциям жил классов 1, 2, 3, 4, 5 и 6.
 распространяется на одно- и многопроволочные токопроводящие жилы для кабельных изделий стационарной прокладки и гибкие медные жилы - для нестационарной прокладки.
 не распространяются на токопроводящие жилы кабелей связи и радиочастотных кабелей.

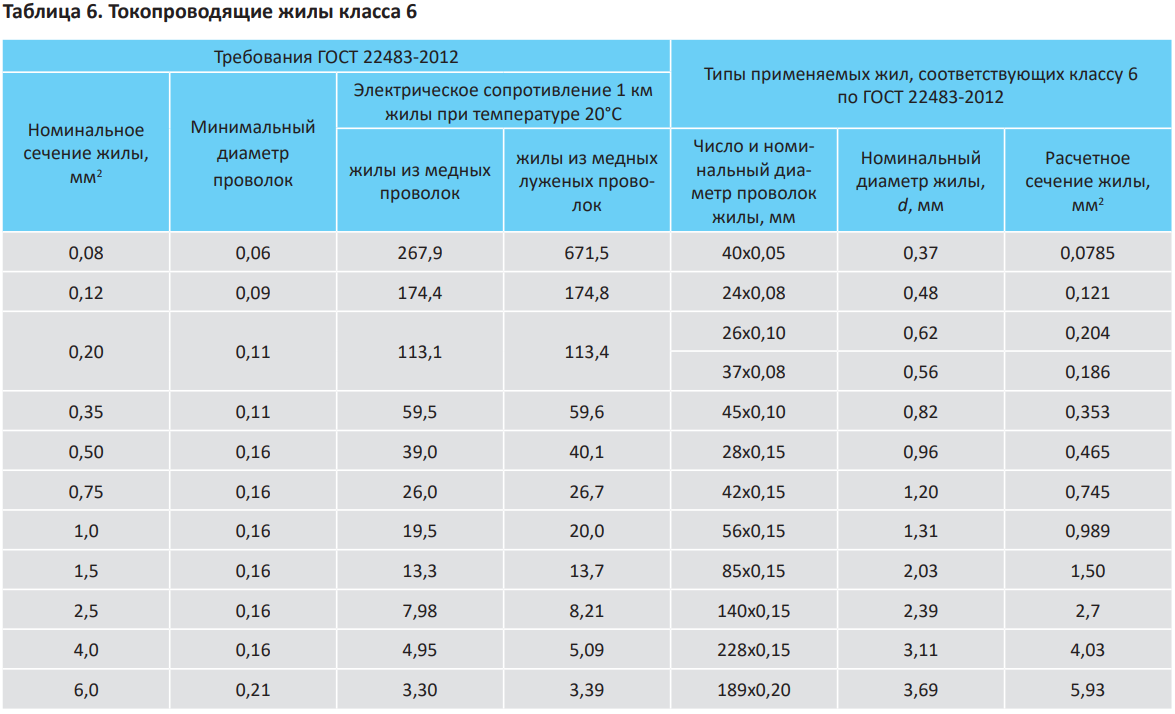

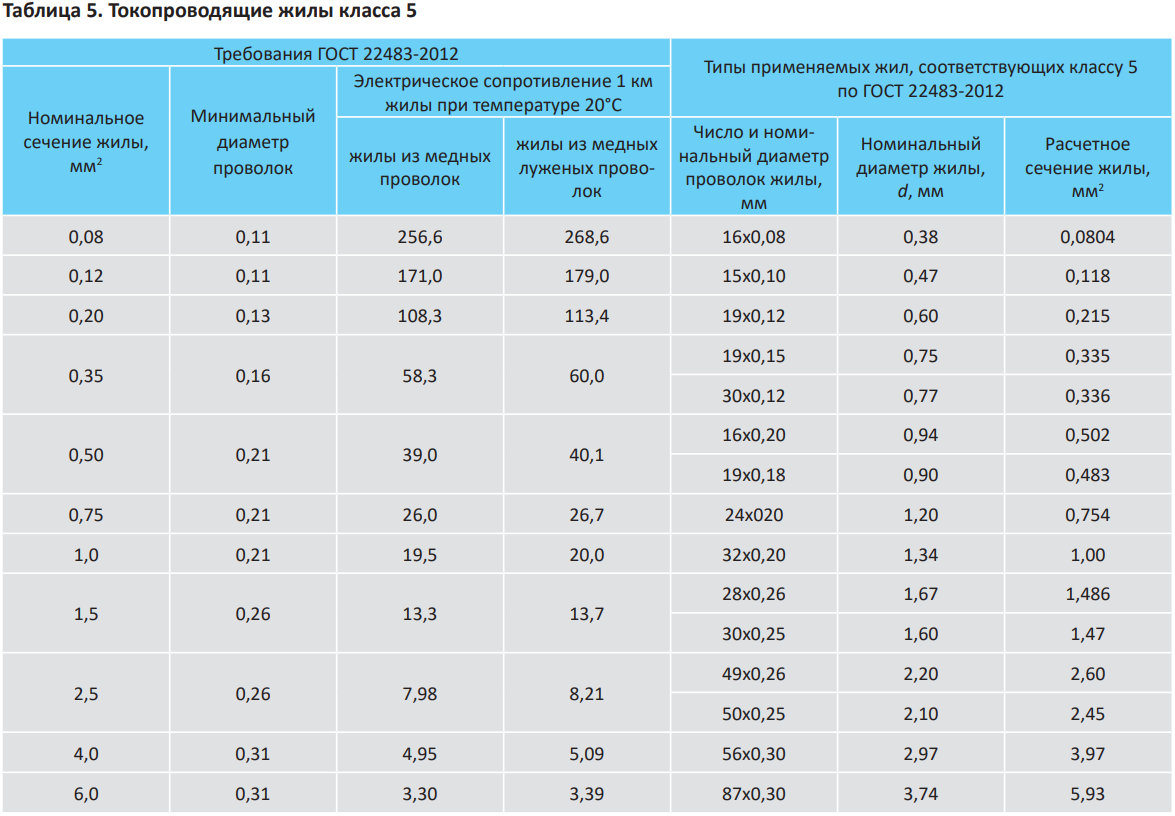

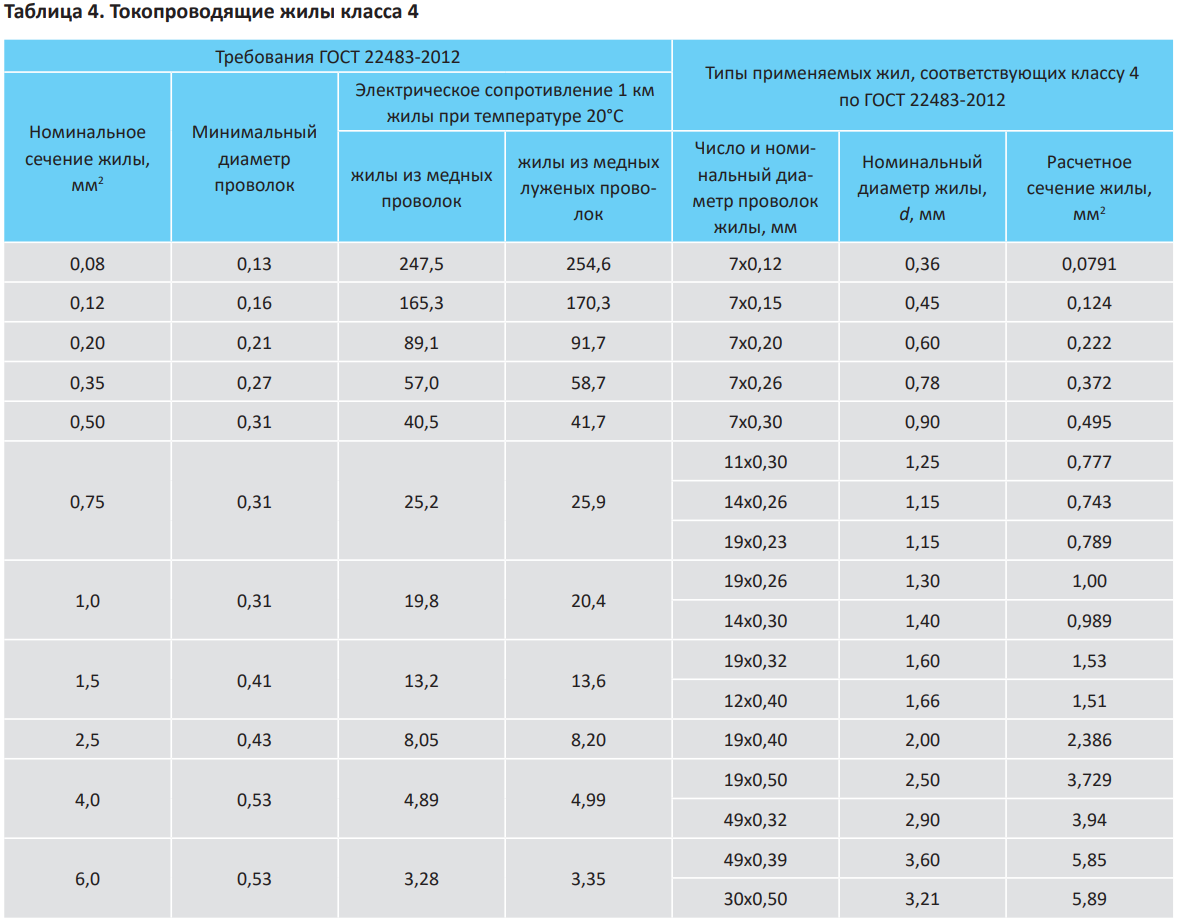

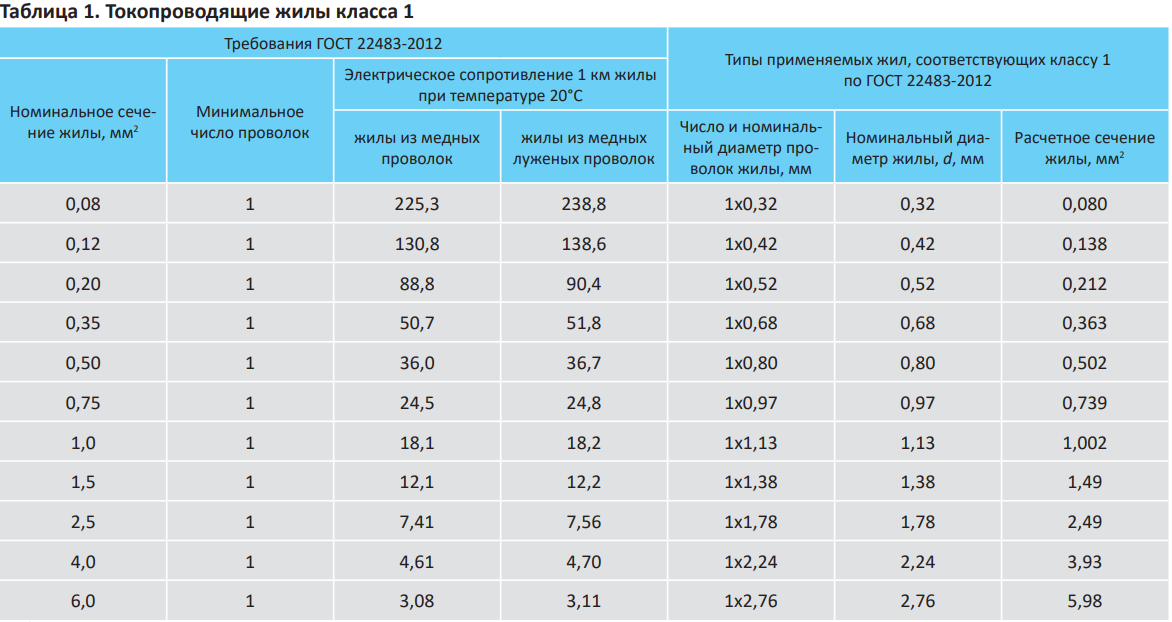

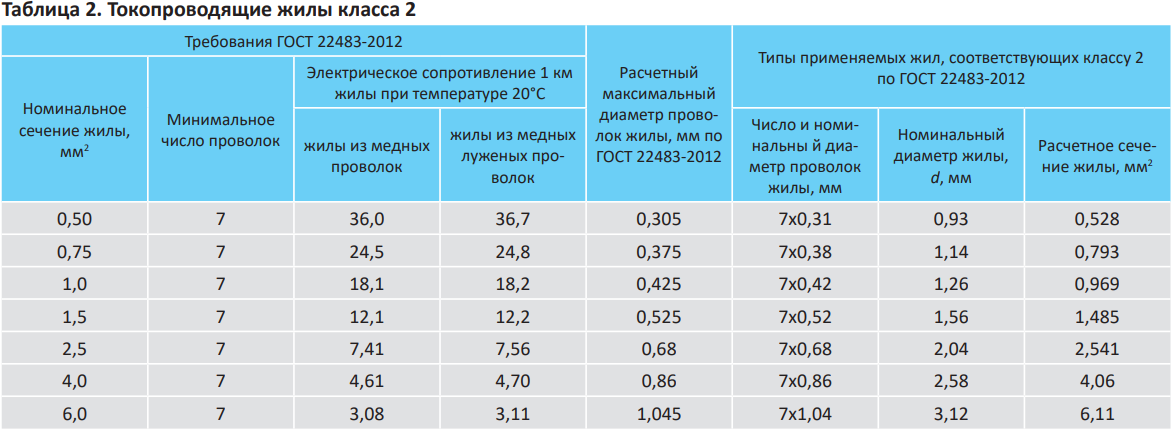

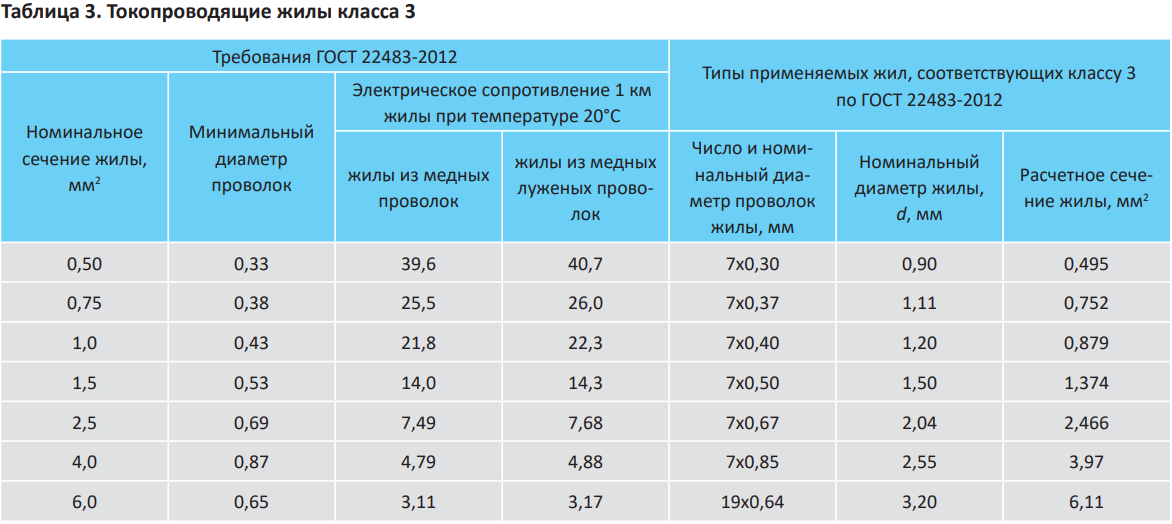

Токопроводящие жилы по ГОСТ 22483-2012 разделены на 6 классов. Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5, 6 предназначены для гибких кабельных изделий, но их можно использовать для кабельных изделий стационарной прокладки. Требования к проволоке токопроводящей жилы и электрическое сопротивление жилы по ГОСТ 22483-2012, а также типы применяемых в кабельной технике конструкций токопроводящих жил, приведены ниже в таблицах.

Размеры токопроводящих жил, приведенные в ГОСТ 22483-2012, установлены в метрической системе. Часто встречается обозначение размерности жил кабелей и проводов в размерности AWG (American Wire Gauge). Система обозначения жил AWG – условный ряд размеров жил, принятый в странах Северной Америки.

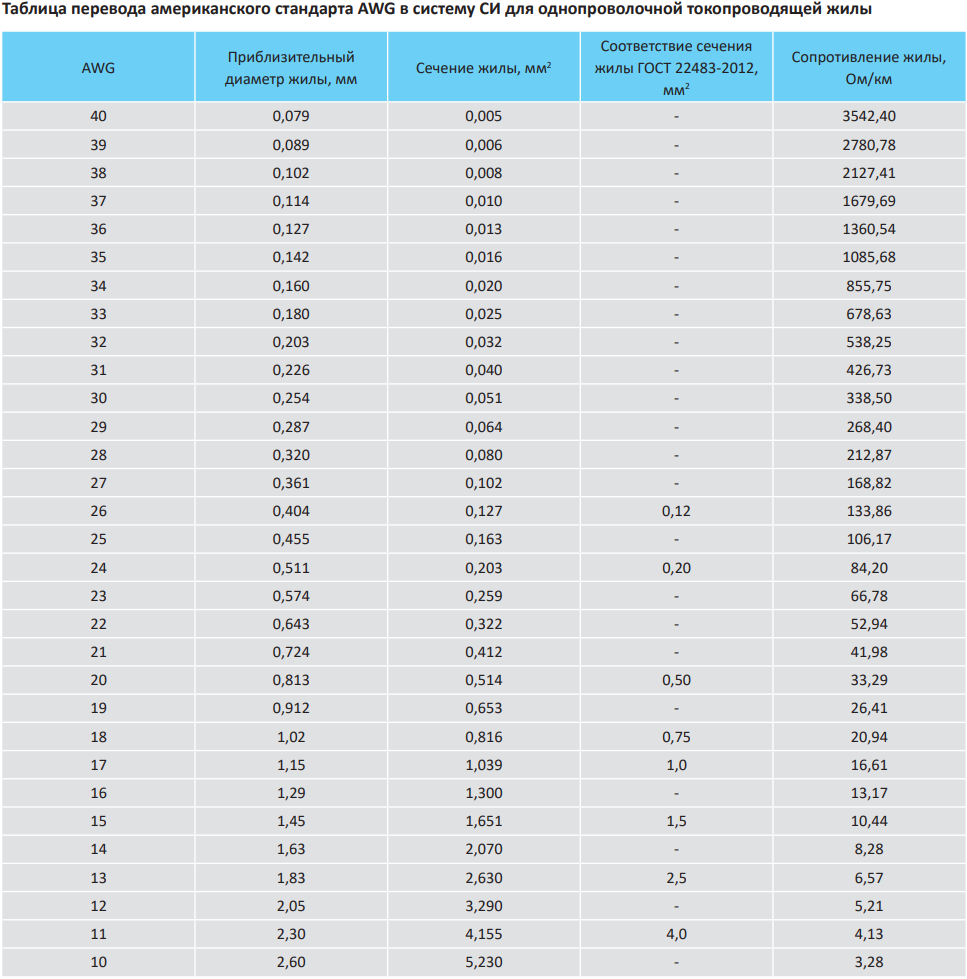

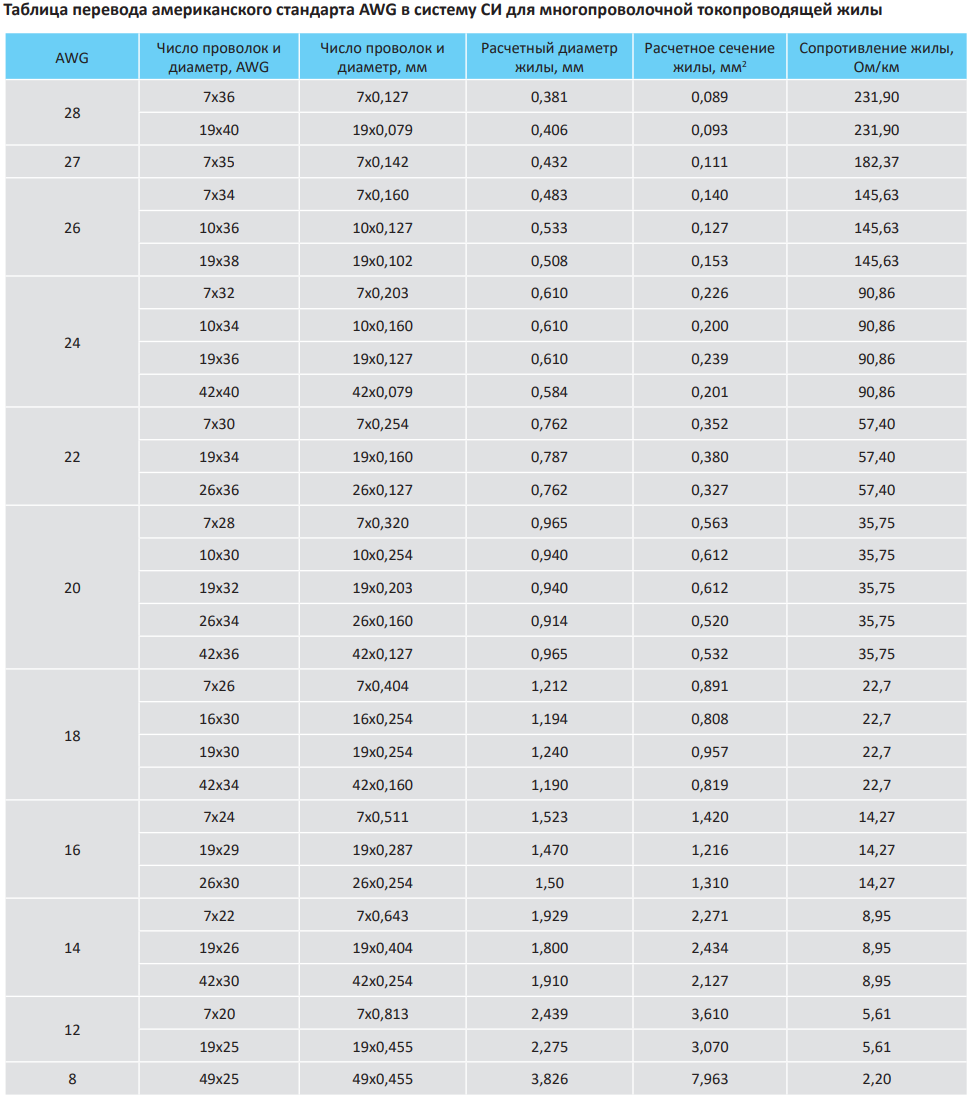

В таблицах приведено соответствие диаметров и сечений жил значениям AWG как для однопроволочных жил, так и для многопроволочных жил.
