Кабель КВТ-В-2 2х0,35

Арт. 100440




Комбинированный кабель КВТ-В-2 2х0,35 для систем аналогового видеонаблюдения имеет однопроволочный радиочастотный элемент РК 75-2-111, экран (оплётка медными проволоками плотностью не менее 40%) и две жилы питания сечением 0,35 мм.кв. Предназначен для одиночной внутренней стационарной прокладки.
Кабель стоек к воздействию относительной влажности воздуха до 98% при текмпературе до 35С

Цена за 1 км с НДС 15 840

Количество

км

купить

Назначение:

Для передачи телевизионных сигналов и сигналов управления в системах видеонаблюдения с одновременным подключением питания в условиях стационарной и нестационарной прокладки при напряжении на жилах питания до 250 В переменного тока частотой 50Гц. Для одиночной наружной прокладки внутри и вне помещений (при защите от осадков и солнечного излучения).

Конструкция

Токопроводящая жила – медная однопроволочная

Изоляция - сплошной полиэтилен

Экран – оплётка медными проволоками плотностью не менее 40%

Оболочка - ПВХ пластикат

Требования пожарной безопасности

Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4

Кабели не распространяют горение при одиночной прокладке.

Конструктивные параметры

Количество жил

3

Диаметр жилы, мм

0.37

Число и диаметр проволок

1х0,37

Сечение жилы, мм2

0.1

Диаметр по изоляции, мм

2

Плотность оплетки,

40%

Сечение жил питания, мм2

0.35

Диаметр кабеля, мм

5,7

Масса 1 км кабеля, кг

54

Объем 1 км кабеля, м3

0.0607

Бухтовка, м

200

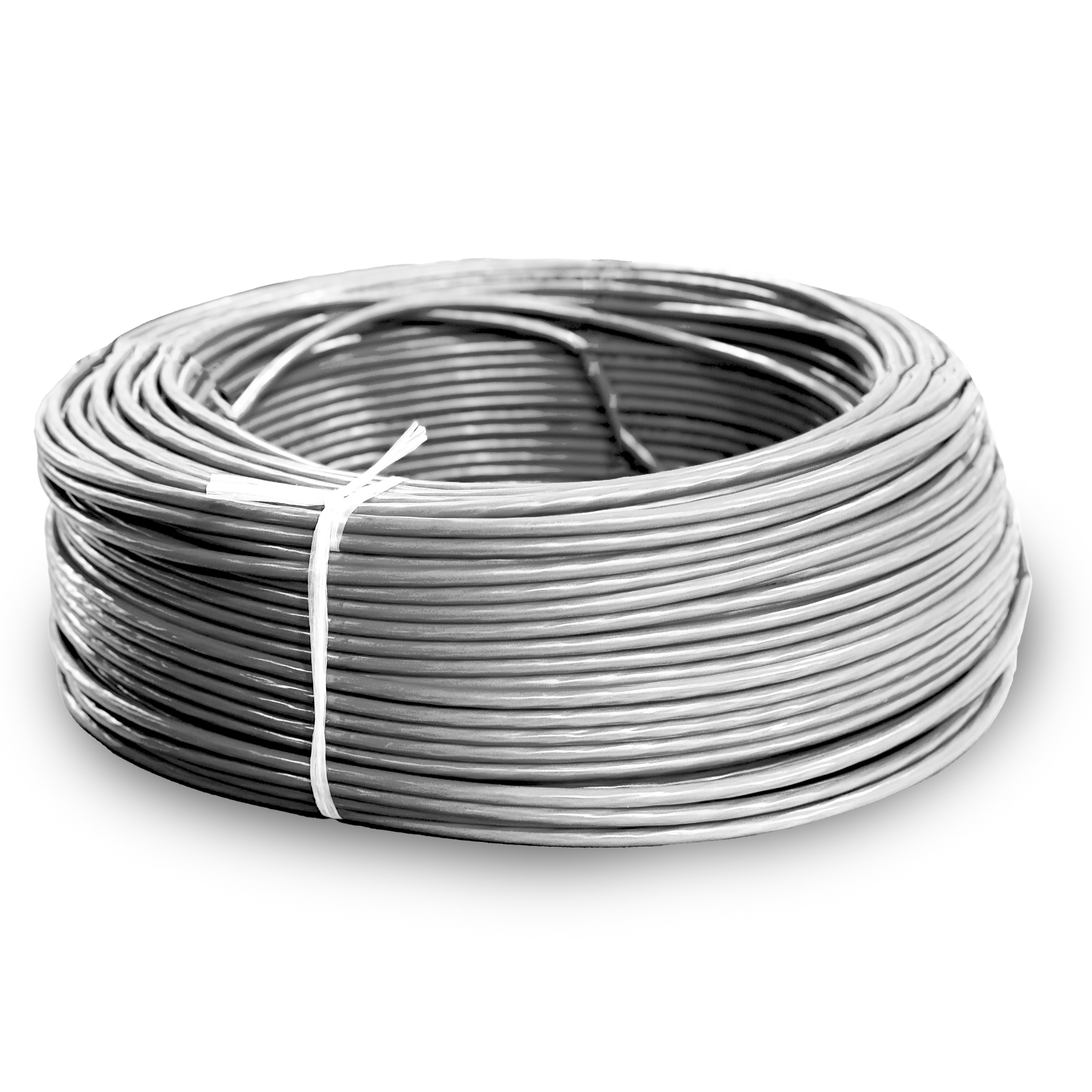

Тип упаковки

Бухта


Электрические характеристики комбинированных кабелей
Волновое сопротивления радиочастотного элемента - 75 Ом
Коэффициент затухания радиочастотного элемента на разных частотах


Марка кабеля1 Мгц6 МГц10 Мгц50 МГц100 МГц200 МГц
КВК-В-1,5ф, КВКМ-В-1,5ф1.694.926.4414.8021.3030.40
КВК-В-22.015.386.8915.3922.1332.17
КВК-В-2Э2.205.396.7213.311825.20
КВК-В-2ф1.4945.1011.0815.8622.71
КВК-В-2фЭ1.804.365.4210.6914.4420.14
КВК-В-3ф1.082.883.728.4412.0917.30
КВК-В-3фЭ  1.302.973.697.9211.3916.28
КВК-В-3Гф  1.183.144.059.1513.0918.70
КВК-В-3,7ф0.922.243.017.0110.6315.58
КВК-В-3,7фЭ  0.912.022.515.407.7611.10
КВК-В-4фЭ 0.771.652.044.396.309



Затухание связи при частоте 30 МГц


Марка кабеляЗатухание связи, мОм/м, не более
КВК-В-1,5ф, КВКМ-В-1,5ф320
КВК-В-2-
КВК-В-2Э15
КВК-В-2ф110
КВК-В-2фЭ15
КВК-В-3ф110
КВК-В-3фЭ  15
КВК-В-3Гф  320
КВК-В-3,7ф110
КВК-В-3,7фЭ  15
КВК-В-4фЭ 15



Электрическое сопротивление жил питания  на 1 км в зависимости от их сечения


Параметр0,35 мм²0,50 мм²0,75 мм²1,00 мм²1,5 мм²2,5 мм²
Электрическое сопротивление жил питания, Ом/км5740.5025.5019.8013.208.05



Электрическое сопротивление изоляции жил питания постоянно току при температуре 20 °С не менее 10 МОмхкм

Условия эксплуатации

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 30

Условия монтажа

  • Минимальный радиус изгиба – 10 наружных диаметров кабеля.
  • Минимальная температура прокладки – -15°С.

Пример уловного обозначения:
Кабель КВТ-В-2 2х0,35 ТУ 3588-028-39793330-2014
