ГОСТ Р 53316-2009 Кабельные линии. Сохранение работоспособности в условиях пожара.

04.12.2010

ГОСТ Р 53316-2009 Определяет понятие кабельной линии и ее работоспособность, а также метод испытания этой линии.


Ниже представлены основные пункты стандарта, а полную версию можно прочитать здесь


Согласно ГОСТ Р 53316-2009 кабельная линия :

       предназначена для передачи электроэнергии, отдельных ее импульсов или оптических сигналов;

     cостоит из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями;

     проложена согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.


Работоспособность кабельной линии - это её способность продолжать выполнять заданные функции при воздействии стандартного температурного режима в течение заданного периода времени.

Метод испытания включает в себя имитацию пожара в специальной испытательной печи и состоит из нескольких пунктов:

     Образец (кабельную линию в проектном исполнении) устанавливают в испытательной печи горизонтально;

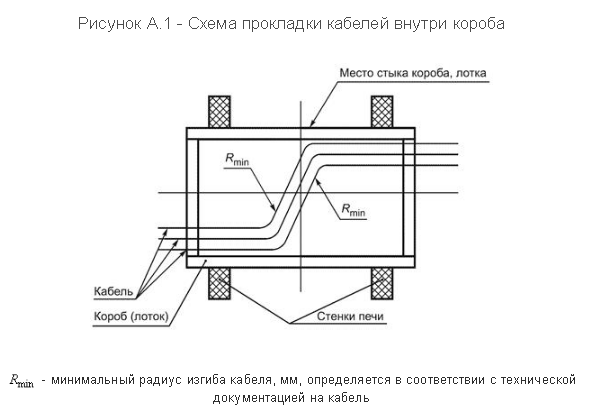

     Если испытывается сам кабельный короб в условиях пожара, то в каждом образце прокладывают кабели согласно проектной документации или по одному отрезку нескольких марок кабелей. Кабели крепятся металлическими скобами;

     Если масса представленных кабелей для испытания меньше проектной - в короб добавляется эквивалентная нагрузка (металличесие цепи или прутки);

     К установленным образцам кабелей подключают испытательное оборудование (электрический трансформатор, предохранители, лампа);

     Испытание проводят в течение времени, установленного в технической документации на данный образец.

Успешным считается, если линия выдержала испытание:

     без коротких замыканий (не сработал прерыватель цепи);

     без перегрева (не расплавлен предохранитель);

     без разрыва токопроводящей жилы (лампа не погасла).
