Маркообразование инструментальных кабелей

18.03.2022

Маркообразование инструментальных кабелей КД

Навигация по статье

КД как конструктор Марка кабеля Материалы Экран Броня и шланг Пожарные индексы Маркоразмер Импортные аналоги

Универсальные кабели типа КД работают по принципу конструктора – можно собрать именно тот кабель, который подойдет под ваше конкретное применение. И здесь речь идёт не просто о количестве жил и сечении, задать можно и условия прокладки, и пожарные требования, и особые условия экранирования.

Для сборки этого конструктора надо понимать, какие есть детали и что они дают конечному изделию. Ниже мы приводим разбор марки кабеля с описанием преимуществ компонентов, а в конце статьи приведем аналоги импортных кабелей, которые можно заменить с помощью КД.

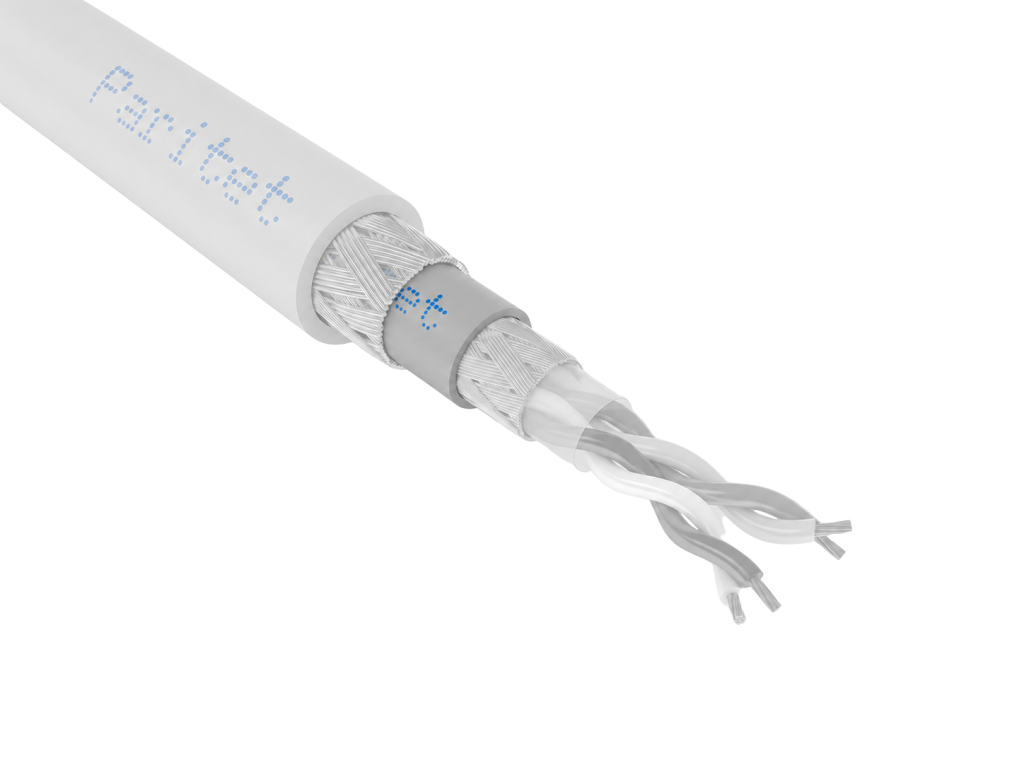

Элементы конструкции кабеля

Разбор марки кабеля

Схематично маркообразование кабеля типа КД выглядит следующим образом. Нажмите на фрагмент марки — ниже откроется его расшифровка.

КДПЭУГКнг(А) 2х(2х0,35)э

В этом примере видно, как в одной марке отражаются назначение кабеля, материалы, экран, гибкость, броня, пожарный индекс и маркоразмер.

КД — кабель для передачи данных

Назначение кабеля – кабель для передачи данных. Это могут быть как аналоговые сигналы, так и цифровые. Кабель рассчитан на работу при напряжении до 300 В переменного тока частотой 10 кГц или до 420 В постоянного тока.

Материалы: изоляция и оболочка

элементы марки

Материал изоляции влияет на пожаробезопасность кабеля, на его электрику и физико-механические характеристики. Материал оболочки по большей части определяет физико-механические параметры кабеля, а также срок его службы, так как именно оболочка слаботочного кабеля – самое уязвимое место в конструкции.

Изоляция

В марке может обозначаться буквами В или П. Для изоляции важны пожаробезопасность, гибкость, стойкость и сопротивление изоляции.

Для ПВХ пластиката сопротивление изоляции — 20 МОм на 1 км, для безгалогенной композиции на основе полиолефина — 500 МОм на 1 км.

Оболочка

В марке может обозначаться буквами В, П или У. Оболочка задаёт стойкость кабеля, срок службы и пригодность к условиям прокладки.

Для всех вариантов оболочки в таблице ниже срок службы составляет 40 лет.

Материал изоляции — подробное сравнение

Материал	Буква в марке	Условие	Гибкость	Стойкость	Сопротивление изоляции
Пожаробезопасный ПВХ пластикат	В	Если кабель имеет индекс нг(А)-LS	Менее гибкий		20 МОм на 1 км
ПВХ пластикат	В	В остальных случаях	Гибкий		20 МОм на 1 км
Маслостойкая безгалогенная композиция на основе полиолефина	П	Если кабель имеет индекс Мнг(А)-HF	Наиболее гибкий, сохраняет гибкость при -40	К дизельному топливу, повышенной температуре до +90	500 МОм на 1 км
Безгалогенная композиция на основе полиолефина	П	В остальных случаях	Менее гибкий	К минеральному маслу	500 МОм на 1 км

Материал оболочки — подробное сравнение

Материал	Буква в марке	Гибкость	Стойкость	Срок службы
Пожаробезопасный ПВХ пластикат	В, если кабель имеет индекс нг(А)-LS	Менее гибкий		40 лет
ПВХ пластикат	В, в остальных случаях	Гибкий		40 лет
Маслостойкая безгалогенная композиция на основе полиолефина	П, если кабель имеет индекс Мнг(А)-HF	Наиболее гибкий, сохраняет гибкость при -40	К дизельному топливу, повышенной температуре до +90. Возможна открытая прокладка вне зданий	40 лет
Безгалогенная композиция на основе полиолефина	П, в остальных случаях	Менее гибкий	К минеральному маслу. Возможна открытая прокладка вне зданий	40 лет
Термопластичный полиуретан	У	Наиболее гибкий, сохраняет гибкость при -40	К дизельному топливу, к истиранию, повышенной температуре до +90. Прочный на раздир. Возможна открытая прокладка вне зданий	40 лет

Экран: защита сигнала

элементы марки

Экран при его наличии в кабеле обозначается буквой «Э». Кабели типа КД оплетаются медными лужёными проволоками, причём плотность экранирующего покрова составляет не менее 80%, что защищает данные в кабеле от внешних наводок, которые могут исказить сигнал.

Экран может быть наложен как на весь сердечник кабеля, так и на элементы скрутки – пары или тройки. В таком случае изменится написание маркоразмера: Nх(2хS)э или Nх(3хS)э. Подробнее о функциях и особенностях экрана в кабеле можно прочитать в отдельной статье.

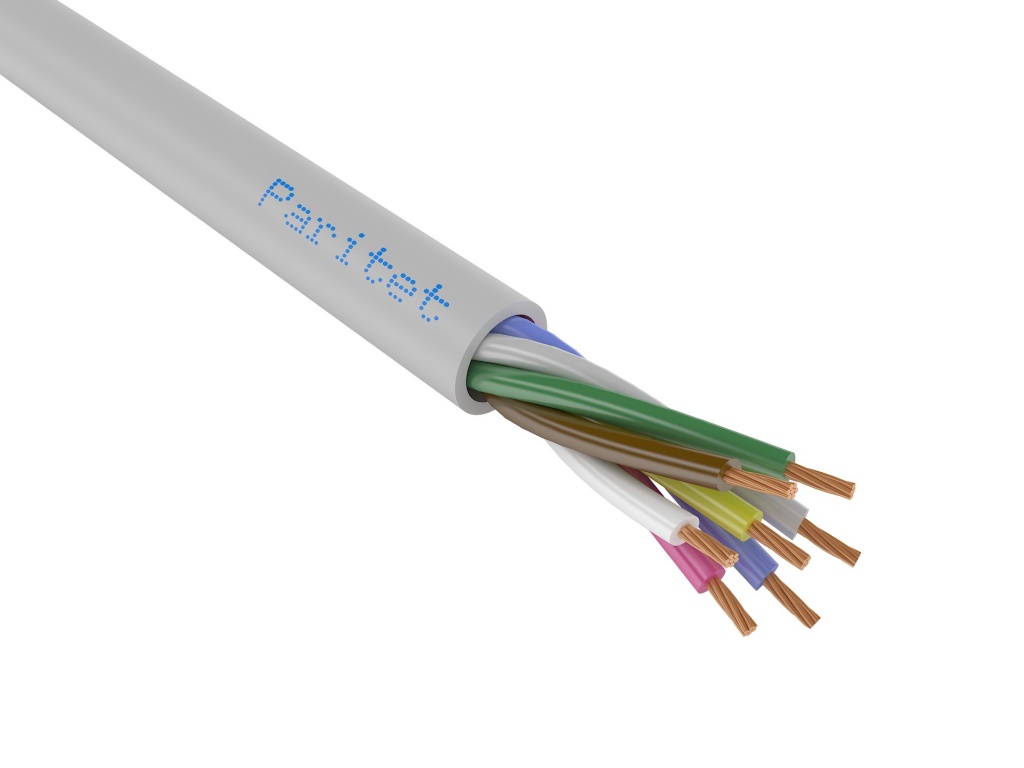

Без экрана

Базовое исполнение для задач, где не требуется дополнительная защита данных от внешних наводок.

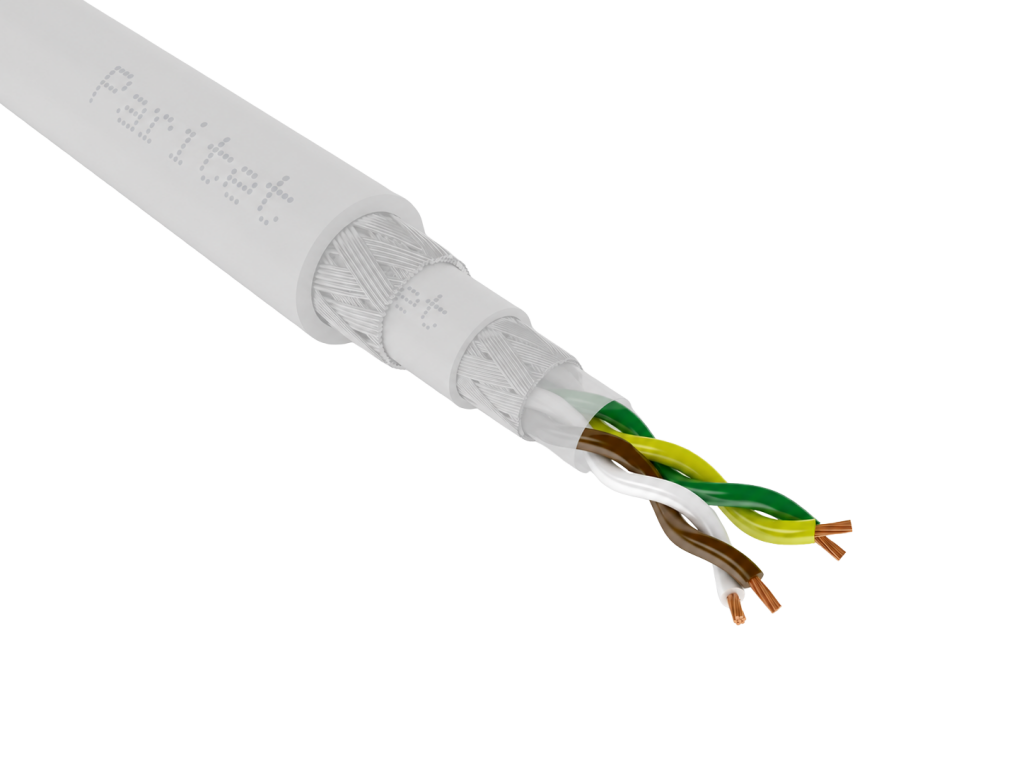

Общий экран

Экран накладывается на весь сердечник кабеля и защищает сигнал от внешних электромагнитных помех.

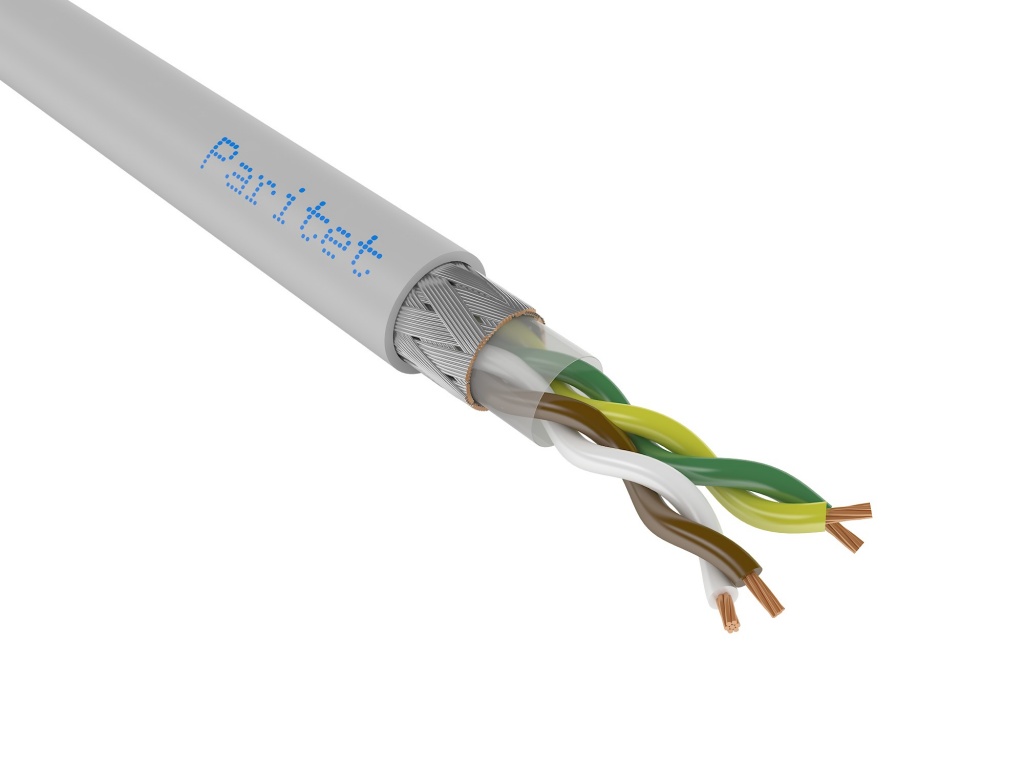

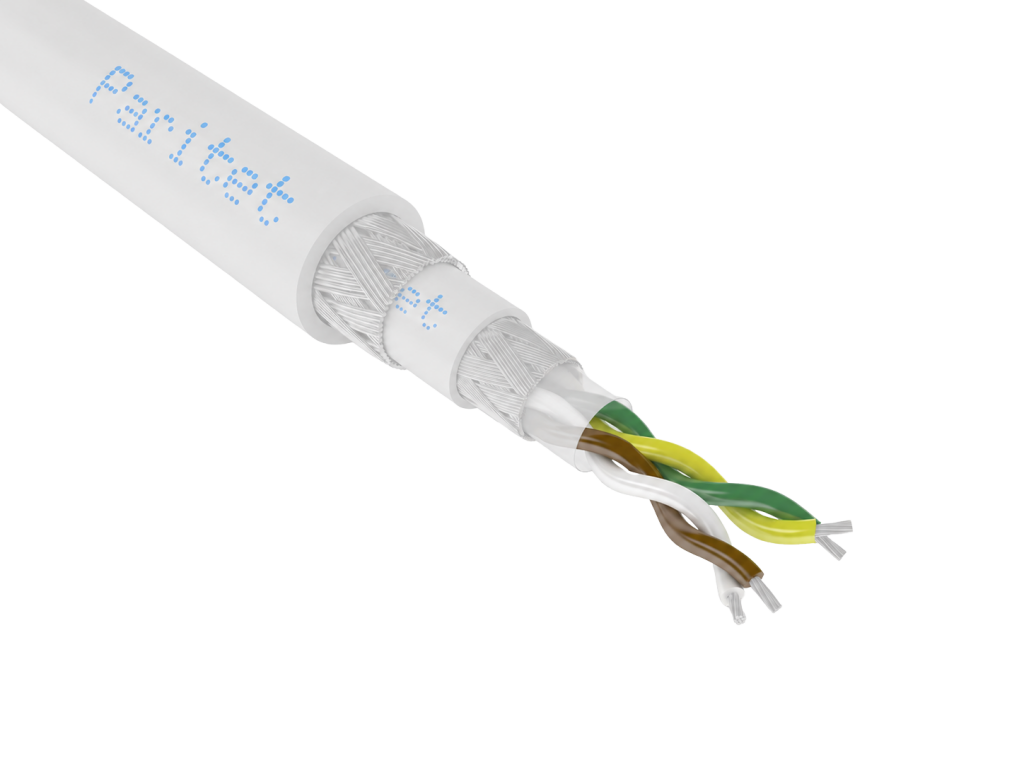

Экран каждой пары

Экран накладывается на элементы скрутки — пары или тройки. В маркоразмере это обозначается буквой «э» после скобок.

Гибкость, броня и защитный шланг

элементы марки

В марке кабелей типа КД всегда присутствует буква «Г», что говорит о гибкости изделия. Все сечения имеют пятый класс жилы (из шести возможных) по ГОСТ 22483-2012. Это значит, что кабели Паритета обладают повышенной гибкостью и устойчивостью к вибрациям, постоянным перегибам, нестационарной прокладке, что важно на промышленных предприятиях и объектах транспорта.

Возможно изготовление кабелей повышенной гибкости с жилами 6 класса.

Кабель можно забронировать (буква «К» в марке) для защиты от внешних механических воздействий, грызунов или для прокладки во взрывоопасных зонах. Броня накладывается методом оплётки стальными оцинкованными проволоками плотностью не менее 80%.

Бронированные кабели можно заключить в защитный шланг для защиты стальных проволок или для более герметичной заделки в сальники и кабельные вводы. Защитный шланг может быть выполнен из разных материалов, которые определят срок службы кабеля и стойкость к внешним воздействующим факторам. Все эти параметры аналогичны материалу оболочки, а обозначаются в марке как «Шв», «Шп» и «Шу», где «Ш» - это шланг, а маленькие буквы – это материал шланга.

Без брони

Исполнение без дополнительной механической защиты.

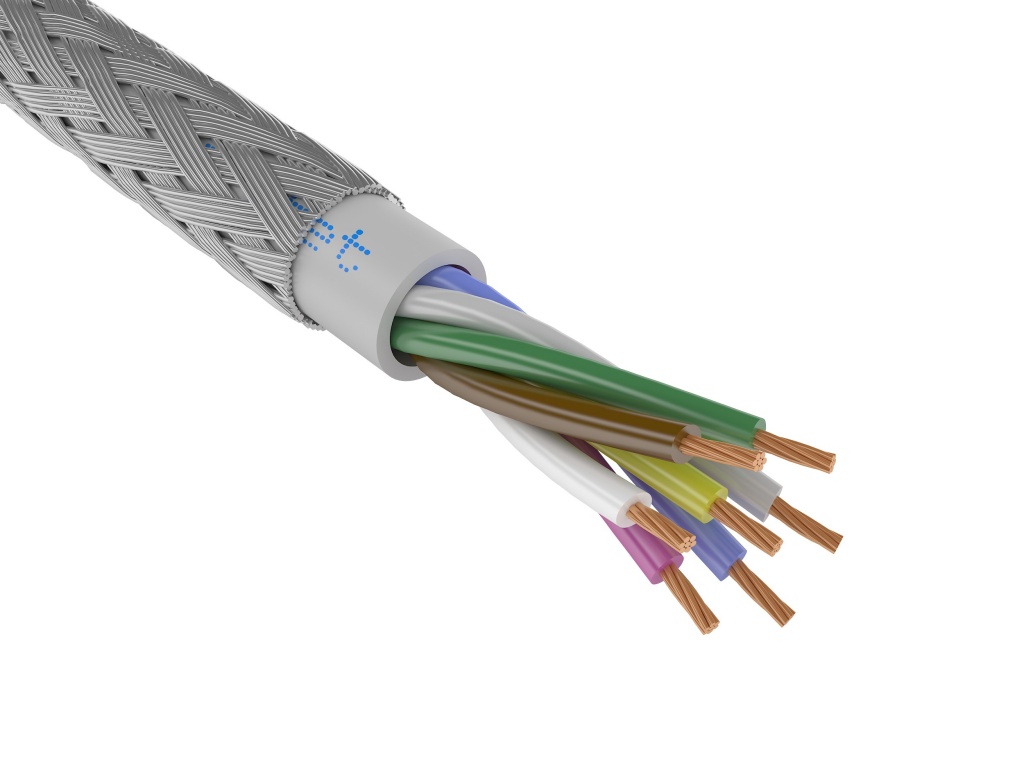

К — броня

Защита от механических воздействий, грызунов и возможность прокладки во взрывоопасных зонах.

Шв / Шп / Шу — защитный шланг

Защита стальных проволок и более герметичная заделка в сальники и кабельные вводы.

Пожарные индексы

элемент марки

Пожарные индексы регламентируются ГОСТ 31565-2012. В марке кабелей типа КД встречаются следующие:

Сравнение пожарных индексов

Индекс	Прокладка	Дымо- и газовыделение	Содержание галогенов
Без индекса	Одиночная прокладка	Не нормируется	Содержит
нг(А)	Групповая прокладка	Низкое	Не нормируется
нг(А)-LS	Групповая прокладка	Низкое	Содержит
нг(А)-HF	Групповая прокладка	Низкое	Не содержит

Маркоразмер: жилы, пары, тройки и сечение

элемент марки

В конце марки обязательно фигурирует количество жил/пар/троек и их сечение – NxS или Nx2xS или Nx3xS. Сечение варьируется от 0,14 до 6,00 мм.кв. На текущий момент Паритет производит кабель с количеством жил от 1 до 27 и количеством пар – от 1 до 20.

Как читать запись

Первая часть показывает количество элементов, вторая — тип скрутки, последняя — сечение жилы.

Если экран наложен на элементы скрутки — пары или тройки, после записи добавляется буква «э».

Запись	Что означает
NxS	количество жил и их сечение
Nx2xS	количество пар и их сечение
Nx3xS	количество троек и их сечение
Nx(2xS)э	экранированные пары
Nx(3xS)э	экранированные тройки

Примеры написания марки

Теперь для закрепления материала приведём пример обозначения кабеля с разбором:

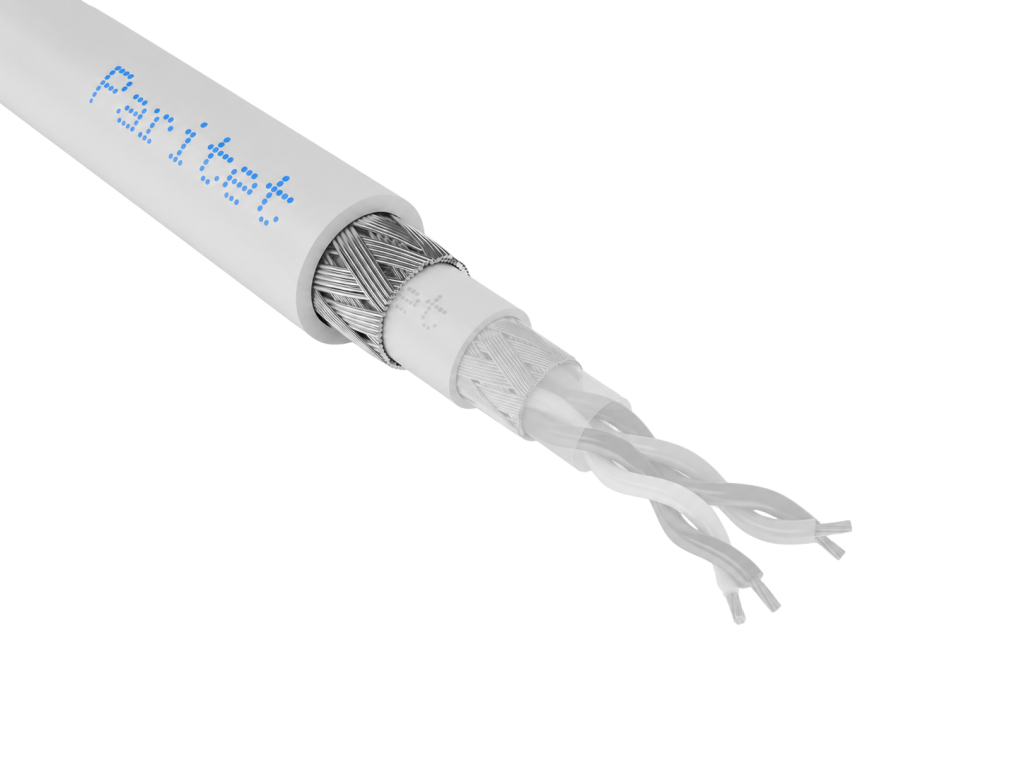

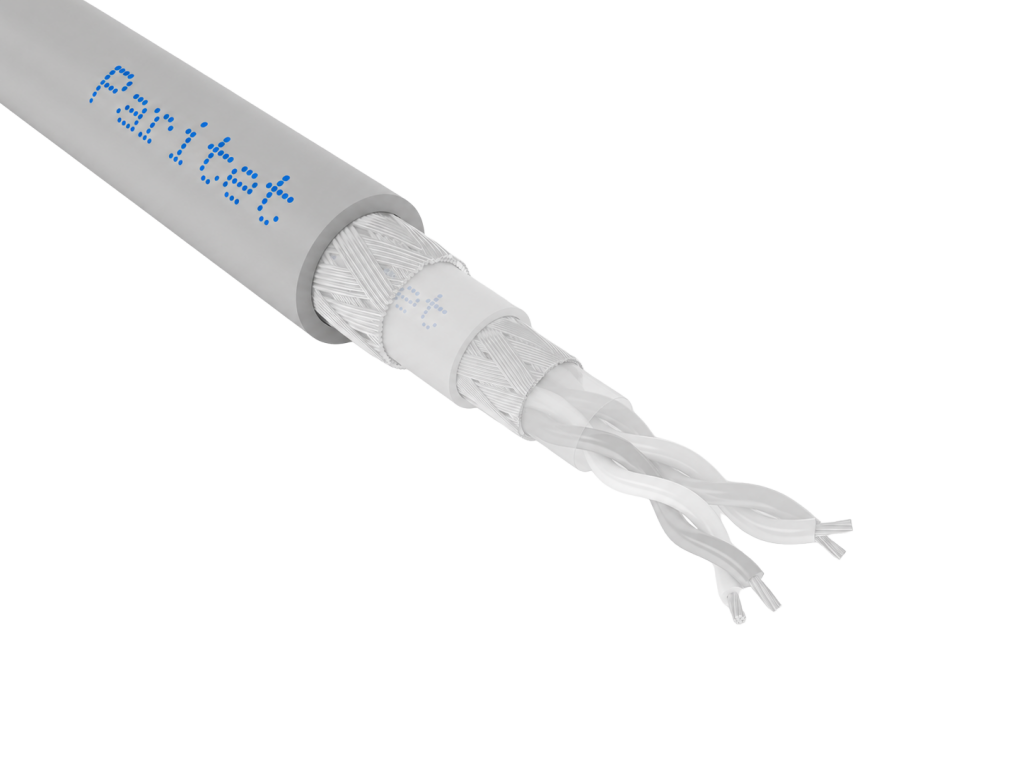

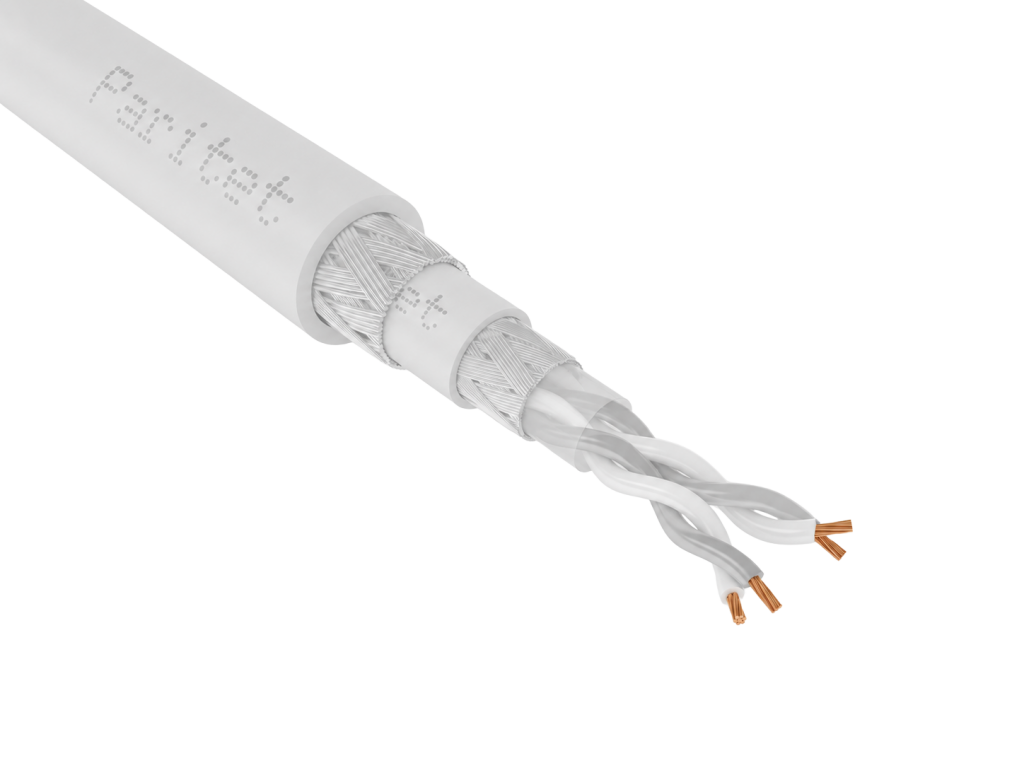

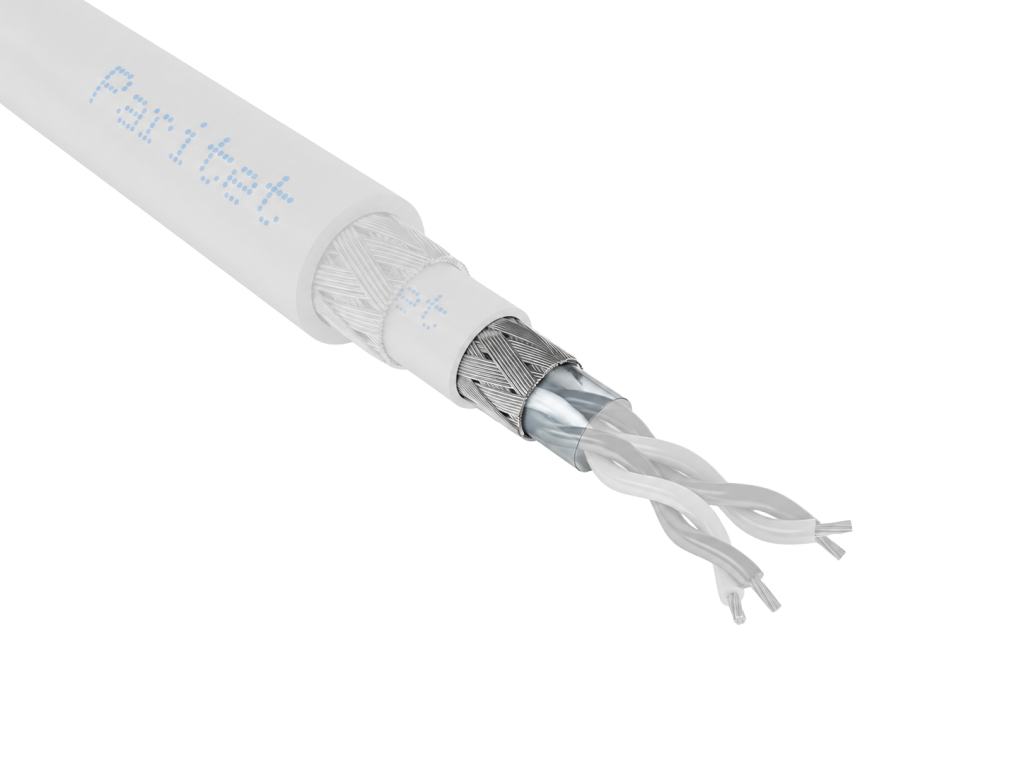

КДПЭУГКнг(А) 2х(2х0,35)э

Кабель передачи данных с изоляцией из безгалогенной композиции, с экраном пар, в полиуретановой оболочке и в броне из оплётки стальными оцинкованными проволоками. Кабель маслостойкий, износостойкий, защищён от наводок и обладает повышенной гибкостью даже при отрицательных температурах. Возможна групповая прокладка как внутри, так и вне зданий. Расширенный срок службы в 40 лет.

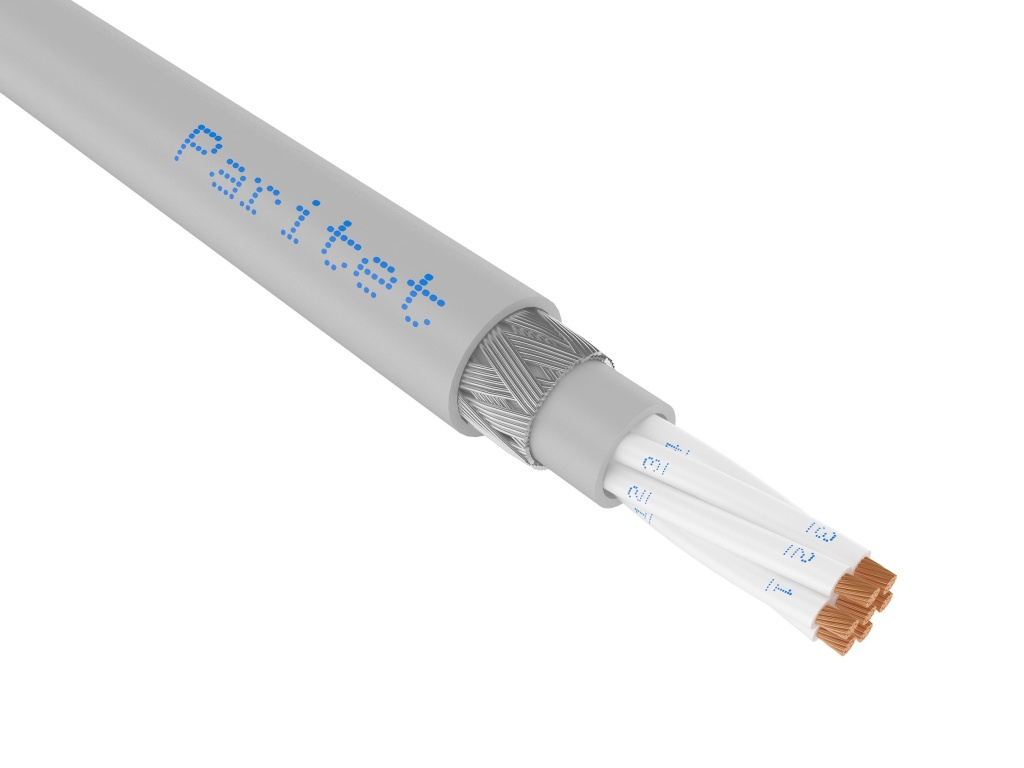

КДППГМнг(А)-HF 3х1,50

Маслостойкий кабель передачи данных в броне с изоляцией, оболочкой и защитным шлангом из маслостойкой безгалогенной композиции. Безгалогенный кабель можно прокладывать внутри и вне помещений. Обладает повышенной гибкостью даже при отрицательных температурах. Расширенный срок службы в 40 лет.

КДВВГ 6х0,50

Кабель передачи данных пучковой скрутки в ПВХ изоляции и оболочке. Для одиночной прокладки внутри зданий. Срок службы – 40 лет.

Замена импортных марок

Кабели КД могут использоваться как замена ряда импортных марок. Ниже приведены соответствия для подбора аналогов.

Таблица импортных аналогов

Кабель Паритет	Импортный аналог
КДВВГ NxS	TRONIC
КДВЭВГ NxS	TRONIC-CY
КДВВГ Nx2xS	PAAR-TRONIC
КДВЭВГ Nx2xS	PAAR-TRONIC-CY
КДВВГ NxS	UNITRONIC LiYY
КДВЭВГ NxS	UNITRONIC LiYCY
КДВВГ Nx2xS	UNITRONIC LiYY (TP)
КДВЭВГ Nx2xS	UNITRONIC LiYCY (TP)
КДПЭУГнг(А) NxS	UNITRONIC PUR CP
КДПЭУГнг(А) Nx2xS	UNITRONIC PUR CP (TP)
КДППГМнг(А)-HF NxS	UNITRONIC ROBUST
КДПЭПГМнг(А)-HF Nx2xS	UNITRONIC ROBUST C
КДПЭПГМнг(А)-HF Nx2xS	UNITRONIC ROBUST C (TP)
КДППГнг(А)-HF NxS	UNITRONIC LiHH
КДПЭПГнг(А)-HF NxS	UNITRONIC LiHCH
КДПЭПГнг(А)-HF Nx2xS	UNITRONIC LiHCH (TP)
КДВЭВГ Nx(2xS)э	LiY-TPC-Y
КДППГМнг(А)-HF NxS	ELITRONIC LiYY

Кабели КД позволяют собрать решение под конкретную задачу: выбрать материал изоляции и оболочки, экран, броню, защитный шланг, пожарный индекс, количество жил, пар или троек и нужное сечение.
